Z-Series

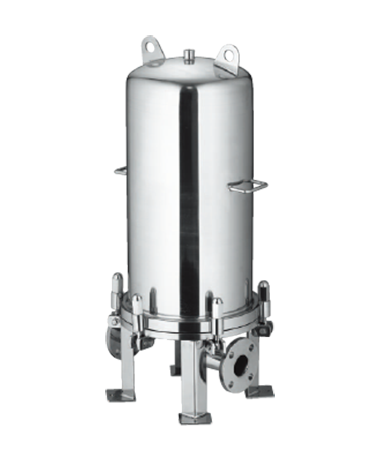

サニタリプレート型フィルターハウジング
ZL
サニタリプレート型フィルターハウジング

設計圧力 10kg/cm²  操作圧力 7kg/cm²
設計温度 100˚C        操作温度 75˚C

本体材質:SUS304 SUS316 SUS316L
O-リング   : EPDM/VITON/SILICONE
表面処理:バフ研磨、電解研磨、ほか


サニタリプレート型フィルターハウジング
Features

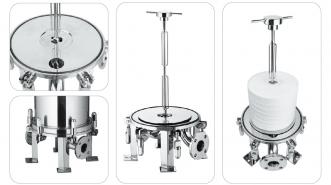

●サニタリプレート型フィルターハウジング

●サニタリ用内外面バフ研磨#400、表面は鏡のような仕上げ
●ハウジングの接液面は角なし、汚れ残留しない設計
●サニタリプレート型フィルターハウジングの仕切りたは鍛造品、耐圧力が向上の上、変形しにくくなる



Applications

●水道水
●地下水
●食品産業
●飲料水産業
●環境関連産業
●電子産業
●機械加工プロセス
●メッキ産業
●石油化学工業
●プール
●特殊液体ろ過
●水処理産業
●廃水処理産業

Specifications
型式 Model
A m/m
B m/m
C m/m
D m/m
E m/m
F m/m
N1/N2
N3
12ZL1
Ø350
130
120
450
445
445
11/2"~2"
1/2"
12ZL2
Ø350
130
120
725
445
445
11/2"~2"
1/2"
12ZL3
Ø350
130
120
1000
445
445
11/2"~2"
1/2"
12ZL4
Ø350
130
120
1275
445
445
11/2"~2"
1/2"



Purchase Code
8
ZL
1
4
50
J
E
3
3
カーリッジ寸法 商品コード カートリッジ本数 材質 出入口寸法 出入口規格 Oリング材質 内面仕上げ 外面仕上げ
12 - 12" 1-PC
2-2PCS
3-3PCS
4-4PCS
4-304
6-316
6L-316L
15-1/2"
20-3/4"
25-1"
40-1-1/2"
50-2"
65-2-1/2"
80-3"
10K-JIS
150P-ANSI
PN10-DIN
J-Clamp
PF-BSPT-F
BF-BSPF-F
NF-NPT-F
E-EPDM
V-VITON
S-Silicone
3-バフ研磨
4-バフ後電解研磨(EP)
3-バフ研磨
4-バフ後電解研磨(EP)

Packing Detail
梱包詳細
重量
長さ
高さ
ダンボール
エアキャップ
12ZL1
-
-
-
-
-
-
12ZL2
-
-
-
-
-
-
12ZL3
-
-
-
-
-
-
12ZL4
-
-
-
-
-
-
