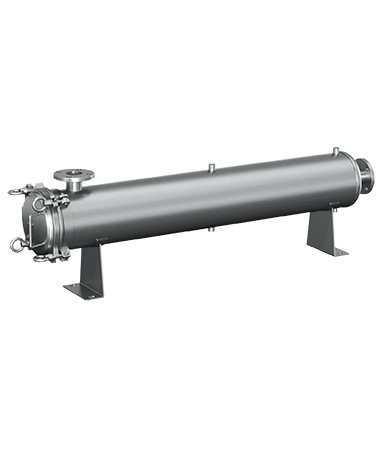

H-Series
1本入り大流量カートリッジハウジング(高圧対応)
HS
1本入り大流量カートリッジハウジング(高圧対応)

設計圧力 15kg/cm² 操作圧力 10kg/cm²
設計温度 100˚C         操作温度 75˚C

本体材質:SUS304 SUS316
O-リング: EPDM/VITON/NBR/PTFE
表面処理:酸洗浄、電解研磨、ほか

1本入り大流量カートリッジハウジング(高圧対応)
Features

●大流量カートリッジに設計した大流量カートリッジフィルターハウジングです。

●カートリッジハウジング本体が軽量化され、設置コストを減少する以外、現場のスペースも節約できます。

●カートリッジハウジングが水平に設計しており、カートリッジフィルターの交換が便利です。

Applications

●水道水
●地下水
●食品産業
●飲料水産業
●環境関連産業
●電子産業
●機械加工プロセス
●メッキ産業
●石油化学工業
●プール
●特殊液体ろ過
●水処理産業
●廃水処理産業

Specifications
型式 Model
Length of Cartridge
A m/m
B m/m
C m/m
D m/m
E m/m
F m/m
G m/m
H m/m
I m/m
1HS
40"
Ø232
1230
125
65
1050
176
300
160
200
1HS
60"
Ø216
1740
125
65
1560
168
300
160
200



Purchase Code
HS
4
4
50
10K
E
1
2
商品コード カーリッジ寸法 材質 出入口寸法 出入口規格 Oリング材質 内面仕上げ 外面仕上げ


4-40"
6-60"
4-304
6-316
15-1/2"
20-3/4"
25-1"
40-1-1/2"
50-2"
65-2-1/2"
80-3"
10K-JIS
150P-ANSI
PN10-DIN
J-Clamp
PF-BSPT-F
BF-BSPF-F
NF-NPT-F
E-EPDM
V-VITON
N-NBR
S-Silicone
TV-Teflon+Viton
1-酸洗浄
2-電解研磨
3-バフ研磨
1-酸洗浄
2-電解研磨
3-バフ研磨

Packing Detail
梱包詳細
重量
ダンボール
エアキャップ
1HS-40"
50
NO
YES
1HS-60"
57
NO
YES
