H-Series

HMV

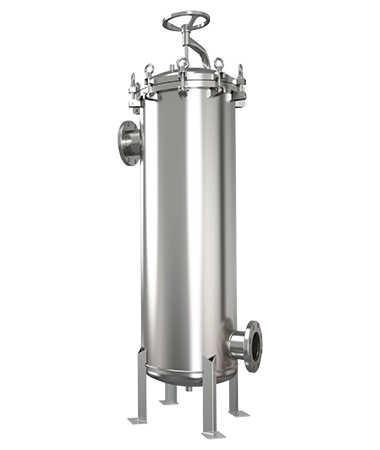

マルチタイプ大流量カートリッジ
ハウジング

設計圧力 10kg/cm²　操作圧力 7kg/cm²
設計温度 100˚C 操作温度 75˚C

本体材質：SUS304 SUS316 SUS316L
O-リング： EPDM/VITON/NBR/SILICONE/TEFLON+VITON
表面処理：酸洗浄、電解研磨、ほか

Features

●大流量カートリッジハウジングは顧客のニーズにより、配管位置をカスタマイズできます。

●設計上体積が小さくなり、設置するコストを抑える事ができ、工場の空間を有効に活用することができます。

●縦置き型設計は従来の配管形式に合致しています。40インチ、60インチのカートリッジも容易にカートリッジを交換できます。

●カートリッジ本数によって、ハウジング本体サイズを変えられます。

Applications

●水道水
●地下水
●食品産業
●飲料水産業
●環境関連産業
●電子産業
●機械加工プロセス
●メッキ産業
●石油化学工業
●プール
●特殊液体ろ過
●水処理産業
●廃水処理産業

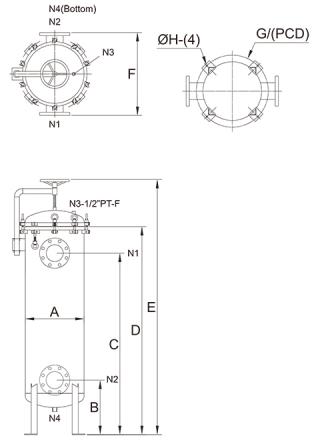

Specifications

Purchase Code

2	HMV	4	4	100	10K	E	1	2
カートリッジ本数	商品コード	カーリッジ寸法	材質	出入口寸法	出入口規格	Oリング材質	内面仕上げ	外面仕上げ
2～19		4-40” 6-60”	4-304 6-316 6L-316L	100-4" 125-5" 150-6" 200-8" 350-14" 400-16"	10K-JIS 150P-ANSI PN10-DIN J-Clamp PF-BSPT-F BF-BSPF-F NF-NPT-F PM-BSPT-M BM-BSPF-M NM-NPT-M	E-EPDM V-Viton N-NBR S-Silicone TV-Teflon+Viton	1-酸洗浄	1-酸洗浄 2-電解研磨 3-バフ研磨

Packing Detail

梱包詳細	ダンボール
2~19HMV	N/A
